HD200형 Bailey 교량판넬은 주로 경간하중을 전달하고 주하중을 지지하는 프레임을 구성하는 핵심부품으로 설계되었습니다. 321형에 비해 베일리패널의 길이와 폭을 늘려 내굴곡성을 향상시키는 동시에 관성모멘트를 높여 제품 조립 후 처짐량을 더욱 감소시켰습니다.

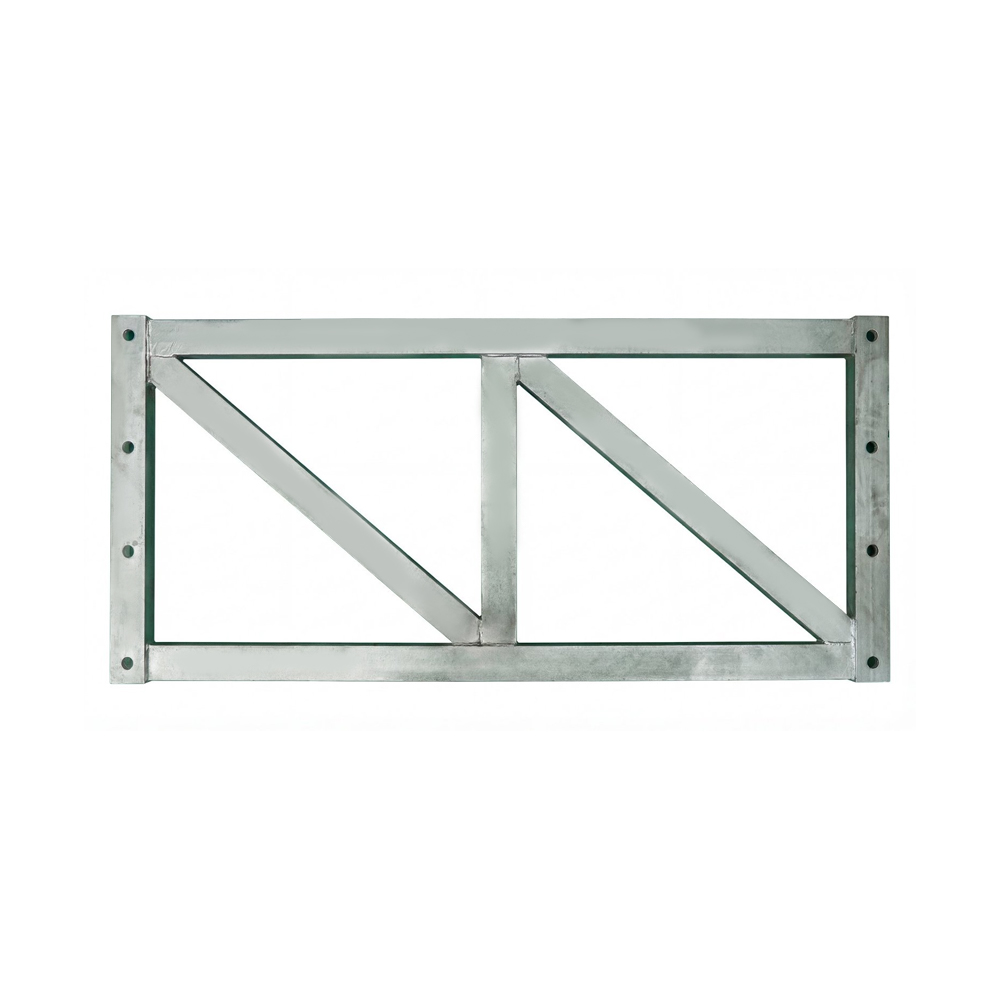

세부정보 보기베일리 교량용 HD200 유형 수직 지지 프레임은 HD200 조립식 강철 교량 및 견고한 트러스 시스템의 핵심 수직 하중 지지 구성 요소입니다. 주요 기능은 수직 하중을 전달하고 구조적 전복 및 수직 변형을 방지하는 것입니다. 수평 지지 프레임 및 보강 현과 연동하여 입체적으로 안정적인 시스템을 형성하여 무거운 하중(교량 교통 및 건설 하중 등)을 기초에 고르게 전달합니다. 이는 넓은 경간(9.144-60.96m) 및 고부하(HS25 클래스 이상) 엔지니어링 시나리오에 적합합니다. 제품은 HD200 트러스의 해당 간격에 맞춰 730형과 480형 두 가지 사양으로 출시된다. 교량 엔지니어링, 대형 거푸집 지원 시스템 및 긴급 구조 작업에 널리 사용됩니다. 과도한 높이 대 폭 비율, 기초 지지력 부족 등 엔지니어링 문제를 해결하기 위한 핵심 구성 요소로, 동일한 시스템의 강화 현과 수평 지지 프레임으로 완전한 힘을 지지하는 폐쇄 루프를 형성하여 전반적인 구조적 안정성을 보장합니다.
| 외부 치수 1(모델 730) | 1774*820*50mm |
| 외부 치수 1(모델 480) | 1774*570*50mm |
| 중심 거리 치수 | 1694*(250 230 250)mm |
| 소재 | Q355B |
