베일리 교량은 20세기의 가장 중요한 공학적 성과 중 하나입니다. 원래는 제2차 세계 대전 중 군사용으로 개발되었으며 현재는 전 세계의 민간 기반 시설 프로젝트에 널리 배치되었습니다. 이해 베일리 교량 사양 안정적이고 휴대 가능하며 빠르게 배포 가능한 브리징 솔루션이 필요한 구조 엔지니어, 군사 물류 계획자 및 건설 프로젝트 관리자에게 필수적입니다. 이 가이드는 표준 기술 매개변수, 부하 분류, 범위 구성 및 재료 요구 사항에 대한 포괄적인 분석을 제공합니다.

유래와 디자인 철학

1940년 Donald Bailey가 설계하고 Mabey & Johnson 회사에서 처음 제조한 Bailey 교량은 대형 크레인이나 특수 장비 없이 소규모 팀이 조립할 수 있는 모듈식 패널 교량으로 고안되었습니다. 그 천재성은 표준화된 강철 패널 시스템에 있습니다. 이를 통해 개별 구성 요소를 손으로 운반하고 무거운 군용 차량을 지지할 수 있는 범위로 조립할 수 있습니다.

디자인 철학은 모듈성, 확장성, 현장 수리 가능성이라는 세 가지 원칙에 중점을 두고 있습니다. 각 패널은 상호 교환이 가능하므로 전체 구조를 분해하지 않고도 손상된 부분을 교체할 수 있습니다. 이러한 적응성으로 인해 베일리 교량은 북아프리카, 이탈리아 및 서유럽에서 연합군 작전의 초석이 되었으며 오늘날에도 수십 개의 군대와 민간 당국에서 활발히 사용되고 있습니다.

표준 패널 치수 및 재료 사양

베일리교의 기본 단위는 표준 패널 . 스팬 길이, 부하 용량, 구성 유형 등 기타 모든 사양은 이 기본 구성 요소에서 파생됩니다. 패널은 확립된 군사 및 민간 표준(일반적으로 BS EN 10025 등급 S355 또는 이와 동등한 ASTM A572 등급 50)을 준수하는 고장력 강철로 제작됩니다.

표준 패널 치수

표 1 - 표준 Bailey 교량 패널 치수(BS 5400 / NATO STANAG 2021 참조)

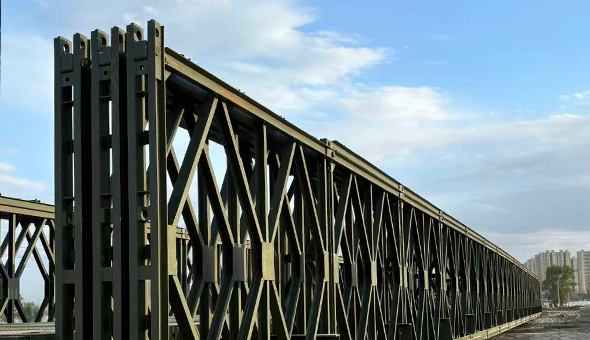

패널은 직경 57mm의 강철 핀을 통해 연결되므로 용접이나 볼트 체결 없이 신속하게 조립할 수 있습니다. 격자-트러스 설계는 대각선과 수직을 통해 하중을 효율적으로 분산시켜 휴대성과 구조적 성능 모두에 중요한 높은 강도 대 중량 비율을 달성합니다.

데크 및 트랜섬 사양

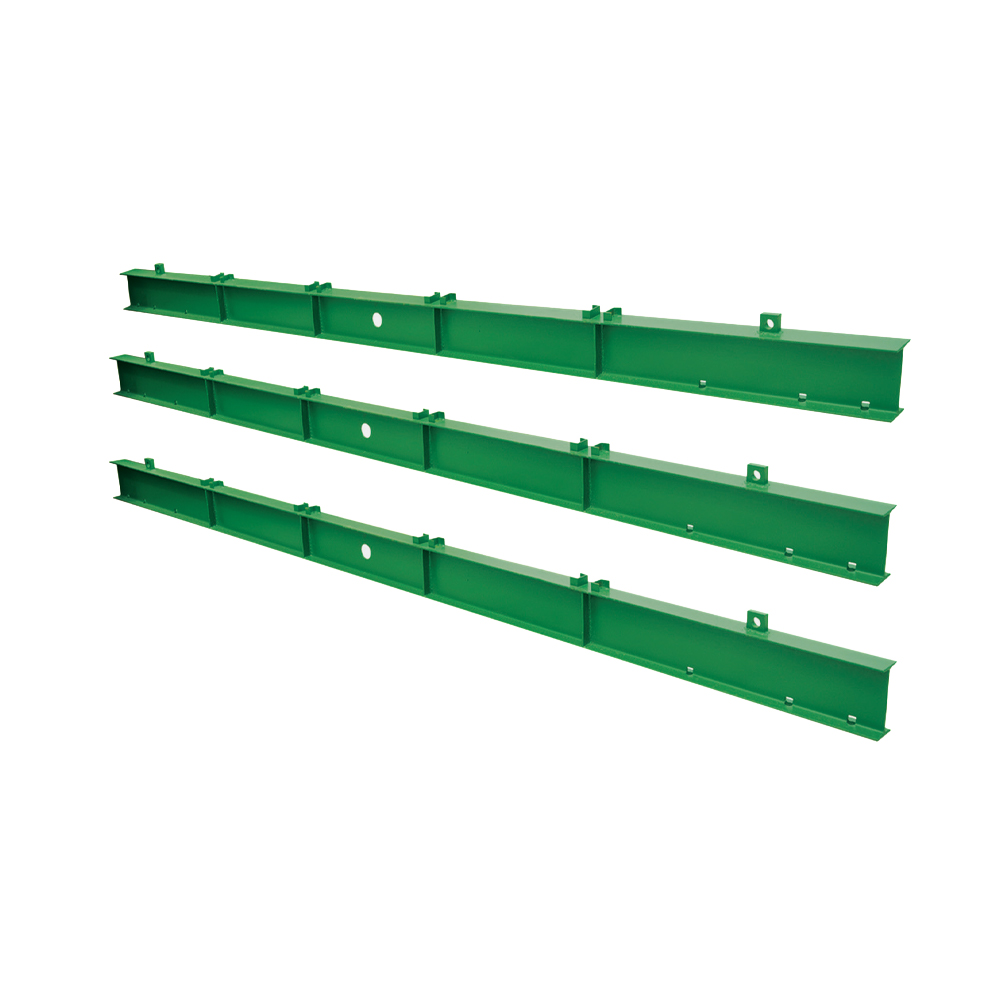

데크 시스템은 트랜섬(대들보), 스트링거(세로 빔), 목재 또는 강철 체스판(데크 판자)으로 구성됩니다. 각 트러스 패널은 두 개의 반대쪽 트러스 패널 사이에 걸쳐 있으며 트러스 클램프로 고정됩니다. 표준 체스판은 일반적으로 63mm 두께의 경목이거나 현대식 변형에서는 강철 체커 판 패널입니다.

표 2 — 데크 시스템 구성 요소 사양

구성 유형 및 지정 체계

베일리 교량 구성은 패널 라인 수(단일, 이중 또는 삼중), 패널 층 수(단일 또는 이중), 교량이 관통형으로 건설되는지 또는 상현재 보강이 포함된 관통형으로 건설되는지 여부를 인코딩하는 표준화된 지정 시스템을 사용하여 설명됩니다. 표기법은 일반적으로 다음과 같은 형식을 취합니다. SS, DS, TS (싱글 스토리) 및 DD, TD (더블 스토리).

구성 명명 규칙

• SS(싱글 싱글): 너비는 한 패널, 높이는 한 층입니다. 가장 가볍고 빠르게 제작할 수 있습니다. 보행 및 경차량에 적합합니다.
• DS(더블 싱글): 양쪽에 두 개의 패널이 있고 높이는 1층입니다. 최대 MLC30까지 대부분의 차륜 군용 차량에 대한 표준 구성입니다.
• TS(트리플 싱글): 각 면에 3개의 패널이 있고 높이는 1층입니다. 더 짧은 경간에서 더 무거운 하중에 사용됩니다.
• DD(더블더블): 폭 2개 패널, 높이 2층. 달성 가능한 범위와 부하 클래스를 크게 확장합니다.
• TD(트리플더블): 너비는 3개 패널, 높이는 2층입니다. 최대 구성; 최대 60m 범위의 MLC 70 추적 차량에 사용됩니다.

스팬 길이 및 부하 용량 표

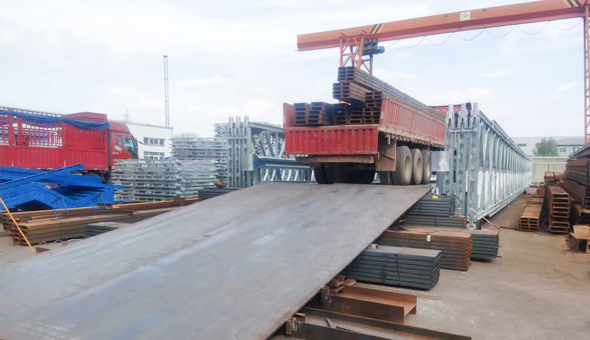

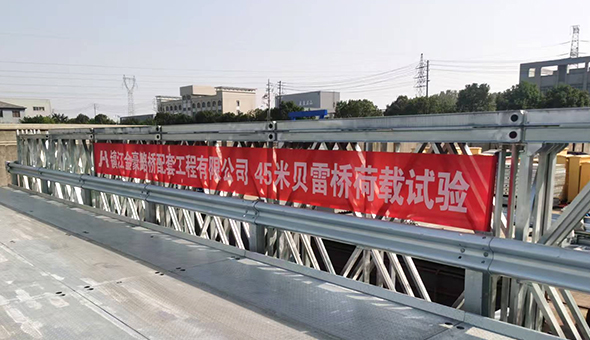

베일리 교량 사양의 가장 중요한 측면 중 하나는 경간 길이, 구성 유형 및 허용 하중 등급 간의 관계입니다. 다음 표는 NATO STANAG 2021 및 BS 5400 Part 2 로딩 기준을 기반으로 한 표준 설계 데이터를 제공합니다.

표 3 — 구성별 스팬 길이 및 하중 용량(표시 값, 현장별 엔지니어링 분석 필요)

이러한 값은 표준 지반 베어링 조건에서 각 구성의 최대 설계 범위를 나타낸다는 점에 유의하는 것이 중요합니다. 교량이 지속적인 호송 교통을 지원해야 하는 경우, 끝단 지지 토양 조건이 열악한 경우 또는 고속 차량 횡단에 동적 충격 계수를 적용해야 하는 경우 실제 허용 경간은 줄어듭니다.

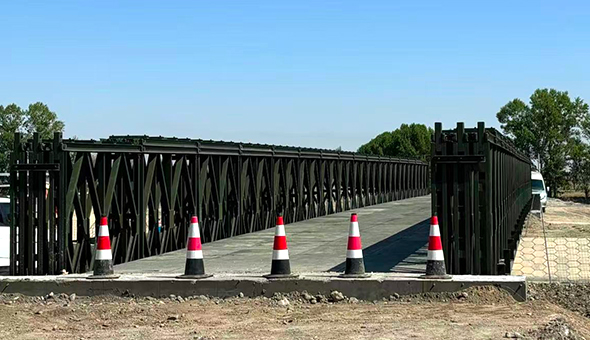

도로 폭 사양

주 트러스 내부 면 사이에서 사용 가능한 차도의 순도로 폭은 다음과 같이 고정됩니다. 4.22m(13피트 10인치) 모든 표준 단일 차선 Bailey 교량 구성에 사용됩니다. 이는 NATO STANAG 차량 봉투를 사용하는 단일 차선을 수용합니다. 두 개의 평행한 교량 차선을 공통 교대 위에 나란히 배치하여 달성한 이중 차선 변형은 약 8.5m의 총 도로 폭을 제공하며 교통량이 많은 용도에 사용됩니다.

조립 부품 및 주요 하드웨어 사양

Bailey 교량의 무결성은 패널 자체뿐만 아니라 연결 하드웨어의 정밀도에도 달려 있습니다. 다음 구성요소는 다양한 제조업체의 생산 배치 전반에 걸쳐 호환성을 보장하기 위해 엄격한 공차로 지정됩니다.

패널 연결핀

• 직경: 57.2mm(2.25인치)
• 길이: 184mm(7.25인치)
• 재질: 탄소강, 최소 항복 강도 620 MPa로 열처리됨
• 보유자: 분할 코터 핀, 직경 6mm

트랜섬 클램프

• 클램핑력: 올바르게 조였을 때 최소 8kN
• 볼트 토크: 표준 박스 스패너 사용 시 135 N·m(100 ft·lb)
• 자료: 가단성 무쇠 또는 연성이 있는 철 GGG-40

레이커(런칭 노즈) 사양

캔틸레버 론칭(한 뱅크의 틈새 위로 브릿지를 밀어내는 표준 조립 방법) 중에 캔틸레버가 기울어지는 것을 방지하기 위해 경량 강철 노즈(레이커)가 앞쪽 끝에 부착됩니다. 표준 레이커 길이는 총 교량 범위를 기준으로 선택되는 3.05m, 6.10m 또는 9.14m입니다. 레이커의 무게는 발사 균형을 유지하기 위해 주 교량 무게의 20%를 넘지 않아야 합니다.

어버트먼트 및 베어링 요구 사항

엔드 베어링 배열은 베일리 교량 설치 장소의 적합성을 결정하는 중요한 사양입니다. 교량은 다음을 통해 하중을 지면으로 전달합니다. 베이스 플레이트 및 씰 빔 준비된 어버트먼트나 자연 지반 위에 얹어 놓습니다.

최소 베어링 요구 사항

표 4 — 구성별 지대주 베어링 사양

자연 토양 조건이 최소 지반 지지 압력을 충족하지 못하는 경우 엔지니어는 세분화된 채우기 압축, 콘크리트 패드 교대 또는 드리븐 파일 지지대를 지정합니다. 연약한 지면에 임시 군사 배치를 하는 경우 강철 지면 빔 또는 베일리 패널 유아용 침대를 사용하여 베어링 하중을 분산시킵니다.

부식 방지 및 표면 처리 표준

모든 Bailey 교량 강철 부품은 현장 조건에서 허용 가능한 서비스 수명을 보장하기 위해 특정 표면 처리 표준을 충족해야 합니다. 표준 NATO 사양에서는 다음을 요구합니다.

• 표면 준비: ISO 8501-1에 따라 Sa 2.5(백색에 가까운 금속)로 샷 블라스팅
• 프라이머 코트: 아연이 풍부한 에폭시 프라이머, 최소 75 µm 건조 필름 두께(DFT)
• 중간 코트: 에폭시 MIO(운모질 산화철), 최소 100μm DFT
• 마감 코팅: 올리브 칙칙한 색상(RAL 6003) 또는 올리브 녹색(FS 34094)의 폴리우레탄 탑코트, 최소 50 µm DFT
• 총 DFT: 최소 225μm
• 염수분무 저항성: 스크라이브 라인에서 녹슬지 않고 ISO 9227에 따라 1,000시간

영구 민간 교량 설치의 경우 많은 운영자가 탄성 마감 코팅을 갖춘 완전 열분사 아연(TSZ) 시스템으로 업그레이드하여 유지 관리 간격을 25년으로 연장합니다. 염화물로 인한 부식이 우려되는 연안 또는 해양 환경에도 스테인리스 스틸 패스너를 사용하는 것이 좋습니다.

조립 시간 및 인력 요구 사항

베일리 브리지 기술의 가장 큰 장점 중 하나는 빠른 조립 능력입니다. 표준 군 사양에 따르면 훈련된 전투 공병 소대(약 35명)가 30.5m 경간 범위의 이중 단일(DS) 교량을 세울 수 있어야 합니다. 4~6시간 현장 조건에서. 다음 표는 다양한 구성의 조립 시간에 대한 일반적인 지침을 제공합니다.

표 5 - 좋은 일광 조건 하에서 숙련된 인력이 참여하는 조립 시간 표시

이 수치는 크레인 지원이 없다고 가정합니다. 이동식 크레인이나 거친 지형의 지게차를 사용할 수 있는 경우 특히 패널 리프팅이 노동 집약적인 2층 구성의 경우 조립 시간을 30~40%까지 줄일 수 있습니다.

최신 변형 및 업그레이드된 사양

원래 Bailey 브리지 설계는 1941년 이후 크게 발전했습니다. Mabey Bridge, Acrow 및 SSBR을 포함한 여러 제조업체는 이제 향상된 성능 특성을 제공하면서 기본 모듈식 패널 원리를 유지하는 향상된 변형을 생산합니다.

메이베이 유니버셜 브릿지

Mabey의 현재 주력 제품은 패널 무게를 약 15% 줄이면서 적재 용량을 늘리는 고강도 강철 패널(S460 등급)을 선보입니다. 알루미늄 합금 데크를 사용한 개선된 데크 시스템은 전통적인 목재 체스판을 대체하여 데크 고정 하중을 줄이고 습한 환경에서 내구성을 향상시킵니다.

아크로 700XS

Acrow 700XS 시리즈는 3.05m × 2.18m(표준 3.05m × 1.47m 대비) 크기의 패널을 제공하여 패널당 더 높은 관성 모멘트를 제공합니다. 이를 통해 TD와 동등한 구성으로 최대 75m의 범위를 달성하고 MLC 80 추적 차량을 지원할 수 있습니다. 이는 원래 Bailey 사양의 한계를 뛰어넘는 것입니다.

지속적으로 강화되는 데크 시스템

현대의 영구 설치물에서는 베일리 트러스 시스템 위에 현장 타설된 철근 콘크리트 데크 슬래브를 점점 더 많이 사용하고 있습니다. 이 복합 데크-트러스 작용은 구조의 전체 강성을 크게 증가시키고 활하중 시 처짐을 줄여 AASHTO LRFD와 같은 국가 고속도로 교량 코드 또는 장기 민간 교통을 위한 유로코드의 요구 사항을 충족합니다.

검사 및 유지관리 사양

군용이든 민간용이든 장기간 사용되는 교량의 경우 정기적인 검사가 필수입니다. 표준 검사 주기 및 기준은 다음과 같습니다.

• 정기 육안 검사: 6개월마다; 패널 변형, 핀 마모, 데크 상태 및 코팅 무결성 확인
• 상세한 구조 검사: 2년마다; 현 편향 측정, 핀 구멍 타원형(최대 허용 마모 3mm) 및 용접 균열 조사 포함
• 대대적인 점검: 10년마다 또는 누적 MLC 동등 트래픽이 설계 임계값을 초과한 후; 전체 분해, 쇼트 블라스트 재코팅 및 치수 검증
• 패널 교체 기준: 현 단면 손실이 원래 면적의 10%를 초과하거나 영구 세트가 L/500을 초과하는 패널은 서비스에서 철수되어야 합니다.

Bailey 교량 패널은 여러 배포에서 여러 번 재사용되도록 설계되었습니다. 군용 재고 패널은 적절하게 유지 관리되는 경우 20~30년의 서비스 수명 동안 정기적으로 5~10개의 배포를 축적합니다. 고정 영구 설치에서 패널을 사용하는 민간 운영자는 일반적으로 BS 5400 Part 10에 따라 적절한 피로 분석을 통해 50년의 설계 수명을 지정합니다.

적용 가능한 표준 및 사양

Bailey 교량의 설계, 제조 및 배치에는 다양한 국내 및 국제 표준이 적용됩니다. 주요 참고자료는 다음과 같습니다:

• 나토 스타나그 2021: 교량, 페리, 뗏목 및 차량의 군사 부하 분류
• 고속도로 교량에 대한 AASHTO 표준 사양 (미국 민간용)
• BS 5400: 강철, 콘크리트 및 복합 교량(영국 표준, 유로코드로 대체되지만 여전히 레거시 구조물에 대해 참조됨)
• 유로코드 3(EN 1993-2): 강철 구조물 설계 - 강철 교량
• ISO 8501-1: 페인트 도포 전 강철 기판 준비
• ISO 9227: 인공 대기에서의 부식 테스트 - 염수 분무 테스트
• 데프 스탠 01-5 / JSP 434: 군용 교량 장비에 대한 영국 국방부 사양

영구적인 민간 사용을 위해 Bailey 교량을 지정하는 엔지니어는 활하중 모델(영국의 HA/HB, 미국의 HL-93), 처짐에 대한 서비스 가능성 제한(일반적으로 활하중 하에서 스팬/360) 및 높은 주기의 동적 하중을 받는 위치에 대한 피로 수명 계산을 포함하여 관련 국가 고속도로 당국 요구 사항을 준수하는지 확인해야 합니다.

베일리 교량 사양에는 패널 형상, 재료 등급, 구성 유형, 하중 분류, 베어링 설계 및 표면 보호가 신중하게 통합된 시스템이 포함되며 각 요소는 서로 종속됩니다. 유실된 강을 건너는 48시간 긴급 군사 배치이든 개발도상국의 영구적인 시골 고속도로 교량이든 관계없이 확립된 사양을 준수하면 구조적 안전성, 예측 가능한 성능 및 장기적인 내구성이 보장됩니다.

베일리 교량이 발명된 지 80년이 넘도록 지속적인 관련성은 모듈식 설계 사고의 힘을 입증합니다. 재료 기술이 발전하고 하중 요구 사항이 증가함에 따라 업데이트된 변형은 원래 전시 설계도에서 원래 구상했던 것의 경계를 계속 확장하는 동시에 원래 디자인을 매우 혁신적으로 만든 근본적인 단순성을 유지합니다.
